उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LONGWELL
प्रमाणन: API-7K
मॉडल संख्या: तेल ड्रिलिंग मिट्टी पंप
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 पीसी
पैकेजिंग विवरण: प्लाइवुड केस/लोहे का फूस
भुगतान शर्तें: टी/टी 30% डीपी, जहाज से पहले बालाबसे
आपूर्ति की क्षमता: प्रति माह 1000 पीसीएस
वारंटी: |
12 महीने |
नामित दबाव: |
7500साई |
मरियल: |
इस्पात |
उद्योग: |
तेल कुएं में ड्रिलिंग |
सिर: |
10 मीटर मिट्टी सक्शन पंप |
आवेदन: |
तेल और गैस ड्रिलिंग |
तन्य शक्ति: |
>610एमपीए |
प्रयोग: |
तेल |
वारंटीसहनशीलता: |
1 वर्ष |
संगतता: |
अधिकांश मिट्टी पंपों में फिट बैठता है |
मानक: |
हाँ |
सामग्री: |
उच्च गुणवत्ता वाला इस्पात |
पोर्ट: |
क़िंगदाओ/शंघाई/तियानजिन |
विशेषता: |
मिट्टी सक्शन पंप |
शक्ति: |
विद्युत |
बोम्को: |
F800/1000/1300/1600/1600HL |
होंगहुआ: |
3NB-800/1000/1300/1600F |
एचआरएसबी: |
आरएस-एफ800/1000/1300/1600 |
INGZHOU: |
क्यूएफ-1300/1600 |
एलएस-अभी: |
3NB1300C/1600 |
नवम्बर: |
12-पी-160 14-पी-220 |
वेदरफोर्ड: |
एमपी-10/16 |
गोलों का अंतर: |
पीजेड-7/8/9/10/11 |
एम्स्को: |
एफबी-1300/1600 |
रशियन: |
यूएनबीटी-950/1180एल यूएनबी-600 8टी650 |
वारंटी: |
12 महीने |
नामित दबाव: |
7500साई |
मरियल: |
इस्पात |
उद्योग: |
तेल कुएं में ड्रिलिंग |
सिर: |
10 मीटर मिट्टी सक्शन पंप |
आवेदन: |
तेल और गैस ड्रिलिंग |
तन्य शक्ति: |
>610एमपीए |
प्रयोग: |
तेल |
वारंटीसहनशीलता: |
1 वर्ष |
संगतता: |
अधिकांश मिट्टी पंपों में फिट बैठता है |
मानक: |
हाँ |
सामग्री: |
उच्च गुणवत्ता वाला इस्पात |
पोर्ट: |
क़िंगदाओ/शंघाई/तियानजिन |
विशेषता: |
मिट्टी सक्शन पंप |
शक्ति: |
विद्युत |
बोम्को: |
F800/1000/1300/1600/1600HL |
होंगहुआ: |
3NB-800/1000/1300/1600F |
एचआरएसबी: |
आरएस-एफ800/1000/1300/1600 |
INGZHOU: |
क्यूएफ-1300/1600 |
एलएस-अभी: |
3NB1300C/1600 |
नवम्बर: |
12-पी-160 14-पी-220 |
वेदरफोर्ड: |
एमपी-10/16 |
गोलों का अंतर: |
पीजेड-7/8/9/10/11 |
एम्स्को: |
एफबी-1300/1600 |
रशियन: |
यूएनबीटी-950/1180एल यूएनबी-600 8टी650 |

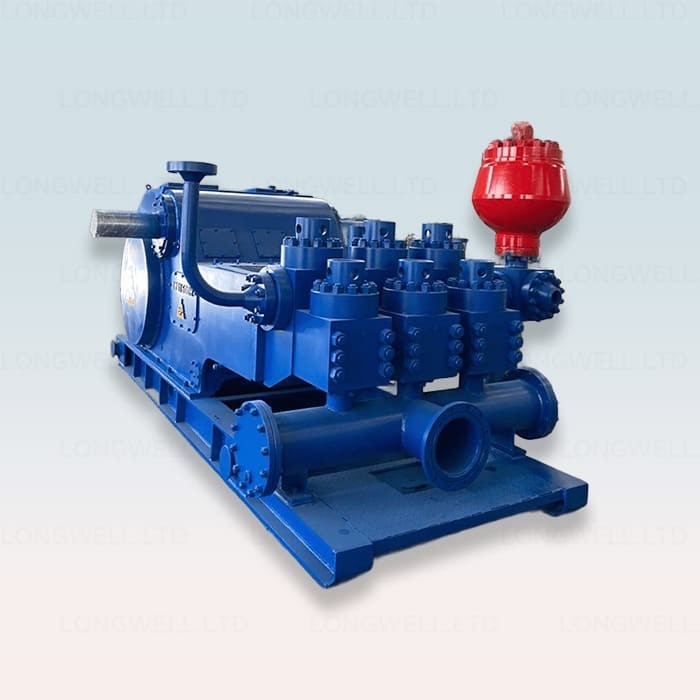

The 3NB1600H Triplex drill mud pump is one of the important pieces of oil drilling equipment and transmits drilling fluid through high pressure manifold of circulating system to the bottom of a well for cooling a drill bit, कुएं की सफाई, चट्टानों को कुचलना, कटौती को हटाना और परत के दबाव को संतुलित करना।
3NB1600H ट्रिप्लेक्स मिट्टी पंप, 7500PSI, ड्रिलिंग रिग के लिए स्टॉक मिट्टी पंप।
यह पंप ड्रिलिंग और वेल सर्विसिंग उपकरण के लिए एपीआई स्पेक्स 7 के विनिर्देश के अनुसार डिजाइन और निर्मित किया गया है।
a. बड़ा विस्थापन, उच्च दबाव और व्यापक चयन रेंज।
b. समान रूप से चिकनी प्रवाह, कम दबाव उतार-चढ़ाव और कंपन।
सी. एल-तरल सिलेंडर वाल्वों और वाल्व सीटों जैसे विस्तार योग्य को आसान और तेजी से बदलने के लिए बनाता है। सक्शन वाल्व को स्वतंत्र रूप से अलग किया जा सकता है। यह सेवा के लिए सरल है।
घ. घरेलू और विदेशी ग्राहकों की आवश्यकताओं को पूरा करने के लिए लाइनर और पिस्टन (मीट्रिक और इंच) के दो आकार उपलब्ध हैं।
| मॉडल | 3NB1600H |
| इनपुट पावर रेटिंग | 1176KW ((1600HP) |
| पंप का नामित वेग | 120SPM |
| स्ट्रोक | 305 मिमी ((12") |
| गियर अनुपात | 3.82 |
| नाममात्र गति, पिनियन शाफ्ट | 458SPM |
| अधिकतम कार्य दबाव | 51.7MPa (527kg.f/cm)2) |
| द्रव सिलेंडरों का परीक्षण दबाव | 77.5MPa (790kg.f/cm)2) |
| वाल्व का आकार | एपीआई 7# |
| अधिकतम. लाइनर का आकार | 190 मिमी (7.5") |
| सक्शन पाइप का व्यास | 305 मिमी (12") |
| डिस्चार्ज पाइप का व्यास | 100 मिमी (4") |
| कुल आयाम (L x W x H) | 5000 x 2850 x 2090 मिमी |
| वजन (घटे हुए सामान) | 28780 किलो |
| 3NB1600H के लिए विस्थापन और दबाव के बीच संबंधपंप | |||||||||||||||||
| आवरण का व्यास | मिमी | 190 | 180 | 170 | 160 | 150 | 140 | 130 | 120 | ||||||||
| डिस्चार्ज दबाव | किलोग्राम.एफ/सेमी2 | 168 | 189 | 211 | 228 | 271 | 311 | 466 | 527 | ||||||||
| एमपीए | 20.4 | 22.8 | 25.5 | 28.8 | 32.8 | 34.3 | 43.6 | 51.2 | |||||||||
| स्ट्रोक | इनपुट शक्ति | आउटपुट शक्ति | विस्थापन गैलन प्रति मिनट | ||||||||||||||
| एसपीएम | केडब्ल्यू | एचपी | केडब्ल्यू | एचपी | |||||||||||||
| 120 | 1176 | 1600 | 1059 | 1440 | 3127 | 2724 | 2533 | 2349 | 2002 | 1682 | 1454 | 1238 | |||||
| 110 | 1079 | 1467 | 970 | 1320 | 2867 | 2497 | 2322 | 2153 | 1835 | 1542 | 1333 | 1135 | |||||
| 100 | 980 | 1333 | 883 | 1200 | 2606 | 2270 | 2111 | 1958 | 1668 | 1402 | 1212 | 1032 | |||||
| 90 | 882 | 1199 | 794 | 1079 | 2345 | 2043 | 1900 | 1762 | 1501 | 1261 | 1091 | 826 | |||||
| 80 | 785 | 1067 | 706 | 960 | 2085 | 1816 | 1689 | 1566 | 1334 | 1121 | 970 | 526 | |||||
| 70 | 687 | 934 | 618 | 840 | 1824 | 1589 | 1478 | 1307 | 1168 | 981 | 848 | 725 | |||||
| 60 | 589 | 801 | 530 | 721 | 1564 | 1362 | 1267 | 1175 | 1001 | 841 | 727 | 619 | |||||
| 50 | 490 | 667 | 441 | 600 | 1303 | 1135 | 1056 | 979 | 834 | 701 | 606 | 516 | |||||
| गैलन प्रति मिनट | 26.06 | 22.70 | 21.11 | 19.58 | 16.68 | 14.02 | 12.12 | 10.32 | |||||||||
| नोटः 90% यांत्रिक दक्षता और 100% आयतन दक्षता पर आधारित | |||||||||||||||||
3NB1600H पंप पूरी तरह से इकट्ठा किया गया है और क्षेत्र में भेजने से पहले दबाव के तहत परीक्षण संचालित किया गया है।स्नेहक शक्ति अंत से बाहर निकाला जाता है और डिस्पोजेबल भागों तरल अंत से हटा दिया जाता है.
पंप की उचित स्थापना के लिए इसे स्थान पर लाने और उपकरण बनाने से पहले कुछ विचार और योजना की आवश्यकता होती है।धड़कन डिमपेरर की स्थापना, और वे जगह में निर्मित और वेल्डेड किया गया है के बाद नीचे बांधो.
नीचे दी गई रूपरेखा आपकी स्थापना की योजना बनाने के लिए एक मार्गदर्शक के रूप में है और अनावश्यक और महंगे सुधारों से बचने में मदद कर सकती है।
