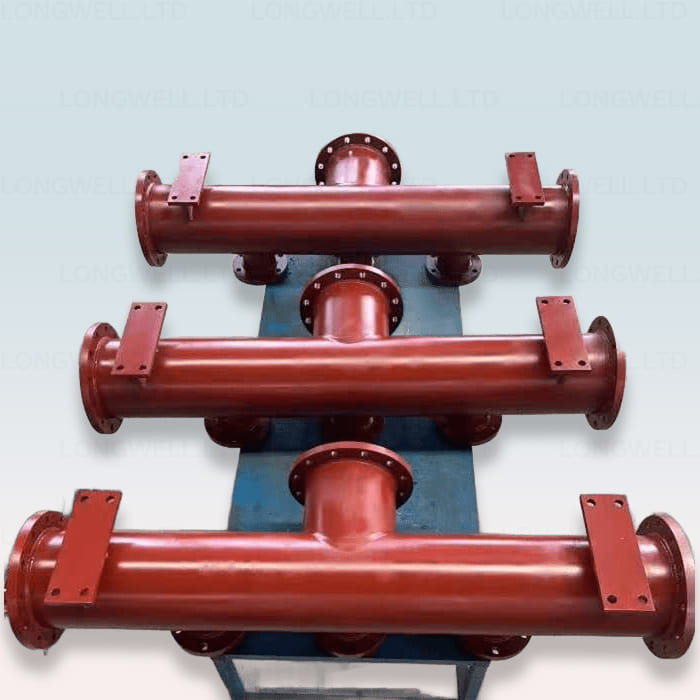

AH1301010509 मिट्टी पंप सक्शन मनिफोल्ड

डिस्चार्ज मनिफोल्ड और सहायक मनिफोल्ड कैसे स्थापित करें?

(1) डिस्चार्ज मनिफोल्ड और सिलेंडर ब्लॉकों के बीच संपर्क करने वाले चेहरे को अच्छी तरह से धोएं, सील रिंग स्थापित करें और इसे सिलेंडर ब्लॉकों पर रखें। बोल्ट एम 39 × 3 का कसने का टोक़ 1954 ∼ 225 5 एन.एम. है।

(2) डिस्चार्ज मनिफोल्ड की आवश्यकता के अनुसार, सहायक मनिफोल्ड (5-तरफा या 4-तरफा), डिस्चार्ज पल्सशन डिमपेनर, राहत वाल्व, बायपास वाल्व और दबाव रिलीज़ लाइन आदि स्थापित करें।बोल्ट और नट्स के कसने के टोक़ों को खंड 12 को पूरा करने की आवश्यकता है.2.1.

चूषण जनरेटर एक साथ 3 सिलेंडर ब्लॉकों से जुड़ा हुआ है। इसमें बाएं, मध्य और दाएं तीन बंदरगाह हैं। ड्रिलिंग द्रव को बाएं से चूसा जा सकता है,अपनी इच्छा के अनुसार दाएं या मध्य बंदरगाह.

सक्शन मनिफोल्ड और सक्शन डेसर्जर को कैसे स्थापित करें?

(1) सक्शन मनिफोल्ड स्थापित करें: सक्शन मनिफोल्ड के फ्लैंज अंत चेहरे को साफ करें, सील के छल्ले स्थापित करें और इसे तीन सिलेंडर ब्लॉक से कनेक्ट करें। बोल्ट एम 39 × 3 का कसने का टोक़ 321 ¢ 370 एन है।

(2) सक्शन डिज़र्जर को इंस्टॉल करेंः सक्शन डिज़र्जर को सक्शन मनिफोल्ड पर इंस्टॉल करें।

डिस्चार्ज मैनिफोल्ड को एक साथ 3 सिलेंडर ब्लॉक से भी जोड़ा जाता है। इसके बाएं और दाएं पक्ष में दो बंदरगाह हैं। ड्रिलिंग द्रव को बाएं या दाएं पक्ष से डिस्चार्ज किया जा सकता है।

डिस्चार्ज फिल्टर डिस्चार्ज मनिफोल्ड के दूसरी तरफ स्थापित किया जाएगा। डिस्चार्जिंग कीचड़ फिल्टरिंग के बाद ड्रिलिंग फ्लूइड लाइन (मनिफोल्ड) में जाते हैं।

इससे पहले कि मिट्टी निर्वहन जनरेटर की मरम्मत की जाए, दबाव रिहाई लाइन पर बायपास वाल्व को पहले खोला जाना चाहिए, और निर्वहन जनरेटर में दबाव को शून्य पर छोड़ दिया जाना चाहिए।

फिर चूषण जनरेटर और डिस्चार्ज जनरेटर स्थापित करें। समायोजित करने और प्रत्येक भाग को अच्छी तरह से संरेखित करने के बाद, एक टोक़ चाबी का उपयोग कर चूषण जनरेटर के बीच कनेक्शन बोल्ट कसने के लिए,निर्वात जनरेटर और सिलेंडर ब्लॉक क्रमशः निर्दिष्ट टोक़ के लिए.

द्रव के अंत में मुख्य रूप से सिलेंडर ब्लॉक, लाइनर, पिस्टन, वाल्व, सक्शन मनिफोल्ड, डिस्चार्ज मनिफोल्ड, डिस्चार्ज पल्सशन डम्पेंटर, रिलीफ वाल्व और स्प्रेइंग डिवाइस आदि होते हैं।
