उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LONGWELL
प्रमाणन: API-7K
मॉडल संख्या: तेल ड्रिलिंग मिट्टी पंप
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 पीसी
पैकेजिंग विवरण: प्लाइवुड केस/लोहे का फूस
भुगतान शर्तें: टी/टी 30% डीपी, जहाज से पहले बालाबसे
आपूर्ति की क्षमता: प्रति माह 1000 पीसीएस
सतह की कठोरता: |
HB285-331 |
प्रभाव कठोरता: |
मिन. 50J |
व्यास: |
अनुकूलित |
संबंध: |
लड़ी पिरोया हुआ |
ताप उपचार: |
ठंडा करना और गर्म करना |
सामग्री: |
मिश्र धातु स्टील |
पहनने के प्रतिरोध: |
उच्च |
लम्बाई: |
अनुकूलित |
लम्बाई: |
Min. मिन। 15% 15% |
आकार: |
अनुकूलित |
सतह: |
phosphating |
कठोरता: |
एचआरसी 40-45 |
सटीकता: |
उच्च |
प्रभाव की शक्ति: |
उच्च |
बोम्को: |
F800/1000/1300/1600/1600HL |
होंगहुआ: |
3NB-800/1000/1300/1600F |
एचआरएसबी: |
आरएस-एफ800/1000/1300/1600 |
INGZHOU: |
क्यूएफ-1300/1600 |
एलएस-अभी: |
3NB1300C/1600 |
नवम्बर: |
12-पी-160 14-पी-220 |
वेदरफोर्ड: |
एमपी-10/16 |
गोलों का अंतर: |
पीजेड-7/8/9/10/11 |
एम्स्को: |
एफबी-1300/1600 |
रशियन: |
यूएनबीटी-950/1180एल यूएनबी-600 8टी650 |
सतह की कठोरता: |
HB285-331 |
प्रभाव कठोरता: |
मिन. 50J |
व्यास: |
अनुकूलित |
संबंध: |
लड़ी पिरोया हुआ |
ताप उपचार: |
ठंडा करना और गर्म करना |
सामग्री: |
मिश्र धातु स्टील |
पहनने के प्रतिरोध: |
उच्च |
लम्बाई: |
अनुकूलित |
लम्बाई: |
Min. मिन। 15% 15% |
आकार: |
अनुकूलित |
सतह: |
phosphating |
कठोरता: |
एचआरसी 40-45 |
सटीकता: |
उच्च |
प्रभाव की शक्ति: |
उच्च |
बोम्को: |
F800/1000/1300/1600/1600HL |
होंगहुआ: |
3NB-800/1000/1300/1600F |
एचआरएसबी: |
आरएस-एफ800/1000/1300/1600 |
INGZHOU: |
क्यूएफ-1300/1600 |
एलएस-अभी: |
3NB1300C/1600 |
नवम्बर: |
12-पी-160 14-पी-220 |
वेदरफोर्ड: |
एमपी-10/16 |
गोलों का अंतर: |
पीजेड-7/8/9/10/11 |
एम्स्को: |
एफबी-1300/1600 |
रशियन: |
यूएनबीटी-950/1180एल यूएनबी-600 8टी650 |

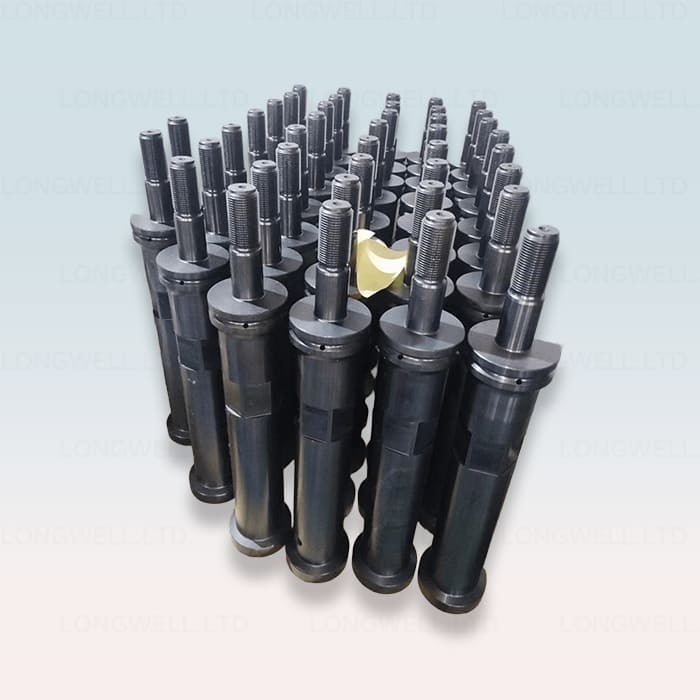

मिट्टी पंप पिस्टन रॉड ड्रिलिंग मिट्टी पंप पावर एंड और हाइड्रोलिक एंड के बीच मुख्य सामान है, यह भी ड्रिलिंग पंप के कमजोर भागों में से एक है। पिस्टन रॉड 42CrMo द्वारा फोर्ज किया गया है।
गर्मी उपचार के बाद उत्पाद की ताकत में सुधार होता है। उत्पाद को संख्यात्मक नियंत्रण द्वारा संसाधित किया जाता है।पिस्टन छड़ी के बड़े अंत क्लैंप और हस्तांतरण शक्ति के माध्यम से कीचड़ पंप के शक्ति अंत के साथ जुड़ा हुआ है;
छोटे छोर में पिस्टन होता है, जो सिलेंडर के आस्तीन में एक-दूसरे के साथ रैखिक गति करता है, जिससे दबाव उत्पन्न होता है। छोटे पिस्टन - उच्च दबाव और कम प्रवाह;
बड़ा पिस्टन - कम दबाव और उच्च प्रवाह। पिस्टन ढीला होने और सील होने से रोकने के लिए एक विरोधी ढीला सील के साथ एक लॉक-नट कस दिया जाता है।पिस्टन की छड़ को स्थापित करते समय पिस्टन और पिस्टन रॉड को साफ करें ताकि कोई भी बर्स और खरोंच सुनिश्चित न हो.
पिस्टन सील रिंग को पिस्टन के कोर की खाई में लगाएं। पिस्टन को पिस्टन रॉड से लगाएं और ध्यान रखें कि ओ-रिंग फिसल न जाए।1625 ~ 2165n के टोक़ के साथ पिस्टन छड़ी पर नट कस.m (1200 ~ 1600ft.lbs).
सिलेंडर आस्तीन के आंतरिक सर्कल और पिस्टन प्लग के बाहरी सर्कल पर तेल डालें। पिस्टन रॉड और मध्यवर्ती रॉड के अंत की जांच करें, और सुनिश्चित करें कि यह साफ और बोर से मुक्त है।
पिस्टन रॉड को सिलेंडर लाइनर में डालें ताकि पिस्टन रॉड सिलेंडर लाइनर के पीछे संरेखित रहे और पिस्टन को हार्डवुड या विशेष उपकरण के साथ सिलेंडर लाइनर में चलाए।
ध्यान दें कि पिस्टन रॉड के अंत में स्थित पोजिशनिंग बॉस को मध्यवर्ती रॉड के निकट आने पर क्षतिग्रस्त नहीं होना चाहिए और पिस्टन रॉड को पोजिशनिंग छेद में प्रवेश करने के लिए समर्थन दिया जाना चाहिए।
पिस्टन रॉड और एक्सटेंशन रॉड के बीच कनेक्शन क्लैंप को अलग करें, और एक्सटेंशन रॉड को पिस्टन रॉड से अलग करने के लिए मैला पंप को क्रैंक करें। फिर लिफ्टिंग टूल का उपयोग अंदर की परत को पकड़ने के लिए करें।
पिस्टन रबर को बदलने पर पिस्टन रॉड से पिस्टन कोर को हटाने की आवश्यकता नहीं है। रबर को बदलने के लिए केवल पिस्टन कोर के सामने से रिटेनर (सर्किप) और क्लैंपिंग प्लेट को हटाने की आवश्यकता है।
पिस्टन रॉड को क्लैंप के माध्यम से एक्सटेंशन रॉड से जोड़ा जाता है, पिस्टन और पिस्टन रॉड पिस्टन नट द्वारा जुड़े होते हैं।
जांचें कि पिस्टन रॉड और एक्सटेंशन रॉड के बीच कनेक्शन क्लैंप पर कोई असामान्य ध्वनि मौजूद है या नहीं।
यदि कोई असामान्य ध्वनि हुई हो तो क्लैंप बोल्ट को कस लें या योग्य क्लैंप, पिटन रॉड या एक्सटेंशन रॉड को बदलें।
