उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LONGWELL
प्रमाणन: API-7K
मॉडल संख्या: तेल ड्रिलिंग मिट्टी पंप
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 पीसी
पैकेजिंग विवरण: प्लाइवुड केस/लोहे का फूस
भुगतान शर्तें: टी/टी 30% डीपी, जहाज से पहले बालाबसे
आपूर्ति की क्षमता: प्रति माह 1000 पीसीएस
आगे बढ़ना: |
ड्रिल रिग |
सेवा जीवन: |
5000-8000 घंटे |
नामित दबाव: |
7500साई |
प्रक्रिया: |
फोर्जिंग |
वजन: |
25,000 पाउंड |
शक्ति: |
1600 हॉर्स पावर |
तापमान: |
80 डिग्री तक |
जाँच रिपोर्ट: |
प्रदान करना |
उद्योग: |
ऑयलफील्ड ड्रिलिंग |
अधिकतम प्रवाह दर: |
1600 जीपीएम |
बोम्को: |
F800/1000/1300/1600/1600HL |
होंगहुआ: |
3NB-800/1000/1300/1600F |
एचआरएसबी: |
आरएस-एफ800/1000/1300/1600 |
INGZHOU: |
क्यूएफ-1300/1600 |
एलएस-अभी: |
3NB1300C/1600 |
नवम्बर: |
12-पी-160 14-पी-220 |
वेदरफोर्ड: |
एमपी-10/16 |
गोलों का अंतर: |
पीजेड-7/8/9/10/11 |
एम्स्को: |
एफबी-1300/1600 |
रशियन: |
यूएनबीटी-950/1180एल यूएनबी-600 8टी650 |
आगे बढ़ना: |
ड्रिल रिग |
सेवा जीवन: |
5000-8000 घंटे |
नामित दबाव: |
7500साई |
प्रक्रिया: |
फोर्जिंग |
वजन: |
25,000 पाउंड |
शक्ति: |
1600 हॉर्स पावर |
तापमान: |
80 डिग्री तक |
जाँच रिपोर्ट: |
प्रदान करना |
उद्योग: |
ऑयलफील्ड ड्रिलिंग |
अधिकतम प्रवाह दर: |
1600 जीपीएम |
बोम्को: |
F800/1000/1300/1600/1600HL |
होंगहुआ: |
3NB-800/1000/1300/1600F |
एचआरएसबी: |
आरएस-एफ800/1000/1300/1600 |
INGZHOU: |
क्यूएफ-1300/1600 |
एलएस-अभी: |
3NB1300C/1600 |
नवम्बर: |
12-पी-160 14-पी-220 |
वेदरफोर्ड: |
एमपी-10/16 |
गोलों का अंतर: |
पीजेड-7/8/9/10/11 |
एम्स्को: |
एफबी-1300/1600 |
रशियन: |
यूएनबीटी-950/1180एल यूएनबी-600 8टी650 |

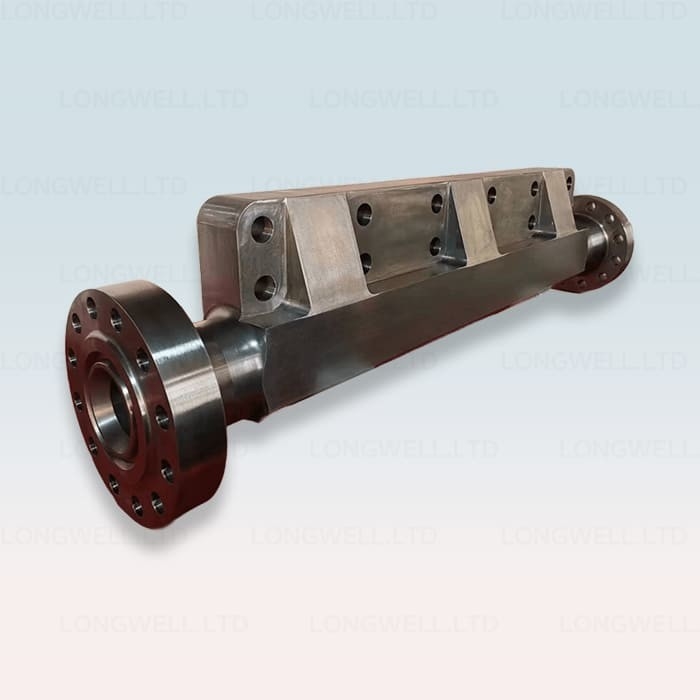

डिस्चार्ज मैनिफोल्ड को एक साथ 3 सिलेंडर ब्लॉक से भी जोड़ा जाता है। इसके बाएं और दाएं पक्ष में दो बंदरगाह हैं। ड्रिलिंग द्रव को बाएं या दाएं पक्ष से डिस्चार्ज किया जा सकता है।
डिस्चार्ज फिल्टर डिस्चार्ज मनिफोल्ड के दूसरी तरफ स्थापित किया जाएगा। डिस्चार्जिंग कीचड़ फिल्टरिंग के बाद ड्रिलिंग फ्लूइड लाइन (मनिफोल्ड) में जाते हैं।
इससे पहले कि मिट्टी निर्वहन जनरेटर की मरम्मत की जाए, दबाव रिहाई लाइन पर बायपास वाल्व को पहले खोला जाना चाहिए, और निर्वहन जनरेटर में दबाव को शून्य पर छोड़ दिया जाना चाहिए।
फिर चूषण जनरेटर और डिस्चार्ज जनरेटर स्थापित करें। समायोजित करने और प्रत्येक भाग को अच्छी तरह से संरेखित करने के बाद, एक टोक़ चाबी का उपयोग कर चूषण जनरेटर के बीच कनेक्शन बोल्ट कसने के लिए,निर्वात जनरेटर और सिलेंडर ब्लॉक क्रमशः निर्दिष्ट टोक़ के लिए.
(1) डिस्चार्ज मनिफोल्ड और सिलेंडर ब्लॉकों के बीच संपर्क करने वाले चेहरे को अच्छी तरह से धोएं, सील रिंग स्थापित करें और इसे सिलेंडर ब्लॉकों पर रखें। बोल्ट एम 39 × 3 का कसने का टोक़ 1954 ∼ 225 5 एन.एम. है।
(2) डिस्चार्ज मनिफोल्ड की आवश्यकता के अनुसार, सहायक मनिफोल्ड (5-तरफा या 4-तरफा), डिस्चार्ज पल्सशन डिमपेनर, राहत वाल्व, बायपास वाल्व और दबाव रिलीज़ लाइन आदि स्थापित करें।बोल्ट और नट्स के कसने के टोक़ों को खंड 12 को पूरा करने की आवश्यकता है.2.1.
चूषण जनरेटर एक साथ 3 सिलेंडर ब्लॉकों से जुड़ा हुआ है। इसमें बाएं, मध्य और दाएं तीन बंदरगाह हैं। ड्रिलिंग द्रव को बाएं से चूसा जा सकता है,अपनी इच्छा के अनुसार दाएं या मध्य बंदरगाह.
(1) सक्शन मनिफोल्ड स्थापित करें: सक्शन मनिफोल्ड के फ्लैंज अंत चेहरे को साफ करें, सील के छल्ले स्थापित करें और इसे तीन सिलेंडर ब्लॉक से कनेक्ट करें। बोल्ट एम 39 × 3 का कसने का टोक़ 321 ¢ 370 एन है।
(2) सक्शन डिज़र्जर को इंस्टॉल करेंः सक्शन डिज़र्जर को सक्शन मनिफोल्ड पर इंस्टॉल करें।
